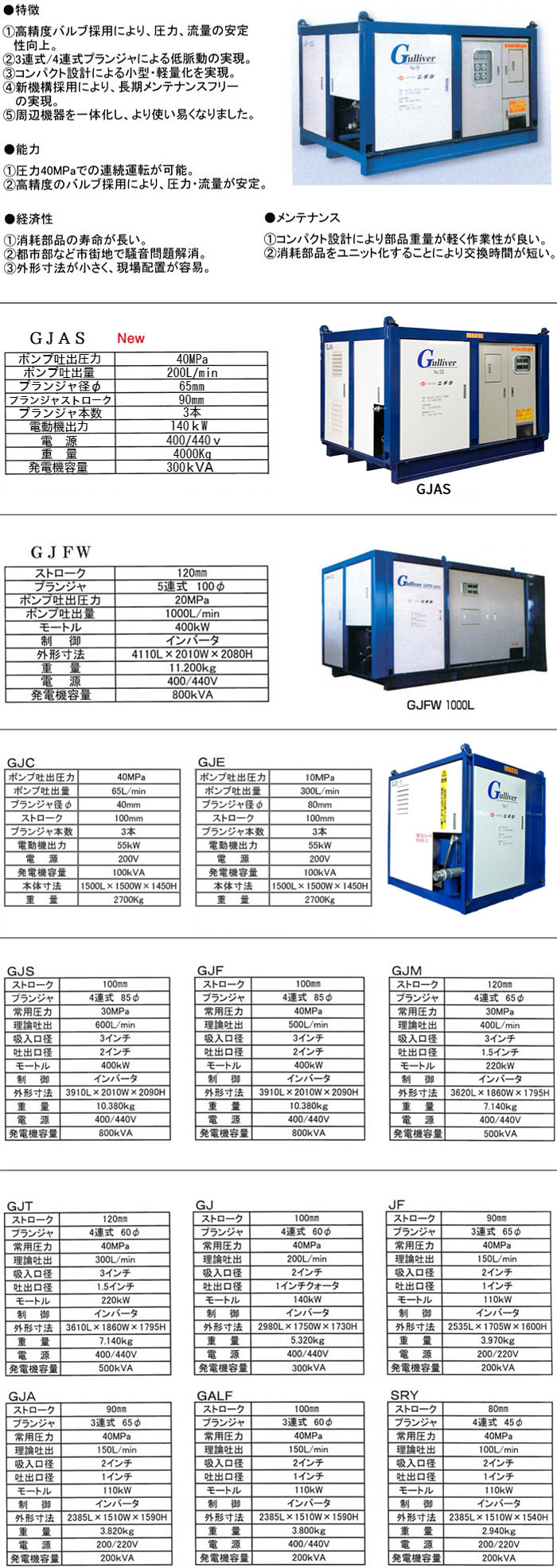

ガリバーシリーズ
超高圧グラウトポンプ
-
●特徴
- ①高精度バルブ採用により、圧力、流量の安定性向上。
- ②３連式/４連式プランジャーによる低脈動の実現。
- ③コンパクト設計による小型・軽量化を実現。
- ④新機構採用により、長期メンテナンスフリーの実現。
- ⑤周辺機器を一本化し、より使い易くなりました。
- ●能力
- ①圧力４０MPaでの連続運転が可能。
- ②高精度のバルブ採用により、圧力・流量が安定。
-
●経済性
- ①消耗部品の寿命が長い。
- ②都市部など市街地で騒音問題解消。
- ③外形寸法が小さく、現場配置が容易。
- ●メンテナンス
- ①コンパクト設計により部品重量が軽く作業性が良い。
- ②消耗部品をユニット化することにより交換時間が短い。
高圧200L GJAS
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 200ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 90mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1インチ |
| 電動機出力 | 140ｋW |
| 電源/発電機容量 | 400/440V 300kVA |
| 重量 | 4000kg |
| 外形寸法 | 2415L×1510W×1590H |
ウォータージェット1000L GJFW
| ポンプ吐出圧力 | 10MPa |
|---|---|
| ポンプ吐出量 | 1000ℓ/min |
| プランジャー径φ | 100mm |
| ストローク長 | 120mm |
| プランジャー本数 | 5本 |
| 吸入口径 | 3インチ×2 |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 400ｋW |
| 電源/発電機容量 | 400/440V 800kVA |
| 重量 | 11200kg |
| 外形寸法 | 4110L×2010W×2080H |
ミニシリーズ
中圧300L GJX
| ポンプ吐出圧力 | 10MPa |
|---|---|
| ポンプ吐出量 | 300ℓ/min |
| プランジャー径φ | 80mm |
| ストローク長 | 100mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 3インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | ７5ｋW |
| 電源/発電機容量 | 200V 150kVA |
| 重量 | 2700kg |
| 外形寸法 | 1500L×1500W×1450H |
中圧300L GJH
| ポンプ吐出圧力 | 10MPa |
|---|---|
| ポンプ吐出量 | 300ℓ/min |
| プランジャー径φ | 80mm |
| ストローク長 | 100mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 3インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 75kW |
| 電源/発電機容量 | 200V 150ｋVA |
| 重量 | 2700kg |
| 外形寸法 | 1500L×1500W×1450H |
低圧300L GJE
| ポンプ吐出圧力 | ５MPa |
|---|---|
| ポンプ吐出量 | 300ℓ/min |
| プランジャー径φ | 80mm |
| ストローク長 | 100mm |
| プランジャー本数 | 3本 |
| 吸入口径 | ３インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 55kW |
| 電源/発電機容量 | 200V 100ｋVA |
| 重量 | 2700kg |
| 外形寸法 | 1500L×1500W×1450H |
高圧500L GJS
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 500ℓ/min |
| プランジャー径φ | 85mm |
| ストローク長 | 120mm |
| プランジャー本数 | 4本 |
| 吸入口径 | 3インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 400ｋW |
| 電源/発電機容量 | 400/440V 800kVA |
| 重量 | 10380kg |
| 外形寸法 | 4110L×2010W×2080H |
高圧400L GJF
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 400ℓ/min |
| プランジャー径φ | 85mm |
| ストローク長 | 120mm |
| プランジャー本数 | 4本 |
| 吸入口径 | 3インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 400ｋW |
| 電源/発電機容量 | 400/440V 600kVA |
| 重量 | 10380kg |
| 外形寸法 | 4110L×2010W×2080H |
高圧400L GJM
| ポンプ吐出圧力 | 30MPa |
|---|---|
| ポンプ吐出量 | 400ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 120mm |
| プランジャー本数 | 4本 |
| 吸入口径 | ３インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 220ｋW |
| 電源/発電機容量 | 400/440V 500kVA |
| 重量 | 7140kg |
| 外形寸法 | 3620L×1860W×1795H |
高圧300L GJT
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 300ℓ/min |
| プランジャー径φ | 60mm |
| ストローク長 | 120mm |
| プランジャー本数 | 4本 |
| 吸入口径 | 3インチ |
| 吐出口径 | 1.5インチ |
| 電動機出力 | 220ｋW |
| 電源/発電機容量 | 400/440V 500kVA |
| 重量 | 7140kg |
| 外形寸法 | 3610L×1860W×1975H |
高圧220L NGJ
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 220ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 100mm |
| プランジャー本数 | 4本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1.25インチ |
| 電動機出力 | 160ｋW |
| 電源/発電機容量 | 400/440V 300kVA |
| 重量 | 5620kg |
| 外形寸法 | 2980L×1750W×1730H |
高圧200L GJAS
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 200ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 90mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1インチ |
| 電動機出力 | 140ｋW |
| 電源/発電機容量 | 400/440V 300kVA |
| 重量 | 4000kg |
| 外形寸法 | 2415L×1510W×1590H |
高圧150L GALF
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 150ℓ/min |
| プランジャー径φ | 60mm |
| ストローク長 | 100mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1インチ |
| 電動機出力 | 110ｋW |
| 電源/発電機容量 | 400/440V 250kVA |
| 重量 | 3800kg |
| 外形寸法 | 2385L×1510W×1590H |
高圧150L GJA
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 150ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 90mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1インチ |
| 電動機出力 | 110ｋW |
| 電源/発電機容量 | 200/220V 250kVA |
| 重量 | 3820kg |
| 外形寸法 | 2385L×1510W×1590H |
高圧150L JF
| ポンプ吐出圧力 | 40MPa |
|---|---|
| ポンプ吐出量 | 150ℓ/min |
| プランジャー径φ | 65mm |
| ストローク長 | 90mm |
| プランジャー本数 | 3本 |
| 吸入口径 | 2インチ |
| 吐出口径 | 1インチ |
| 電動機出力 | 110ｋW |
| 電源/発電機容量 | 200/220V 250kVA |
| 重量 | 3970kg |
| 外形寸法 | 2535L×1705W×1600H |
ミキシングプラント
GMP（GMP-1500）
| ミキサー容量 | １５００ℓ |
|---|---|
| アジテーター容量 | ２５００ℓ |
| プラント能力 | ３６㎥/ｈ |
| 重量 | 3800kg |
| 外形寸法 | 3400L×2000W×2400H |
GMPL（GMP-2000）
| ミキサー容量 | ２０００ℓ |
|---|---|
| アジテーター容量 | ３０００ℓ |
| プラント能力 | ４０㎥/ｈ |
| 重量 | 4000kg |
| 外形寸法 | 3900L×2200W×2400H |
●特徴
- ①パドルミキサーにより高配合のミキシングが可能。
- ②ロードセル装備のミキサーにより材料を順次軽量。
- ③印字プリンターにより材料投入量を確実に管理。
- ④タブレット操作による遠隔操作が可能。

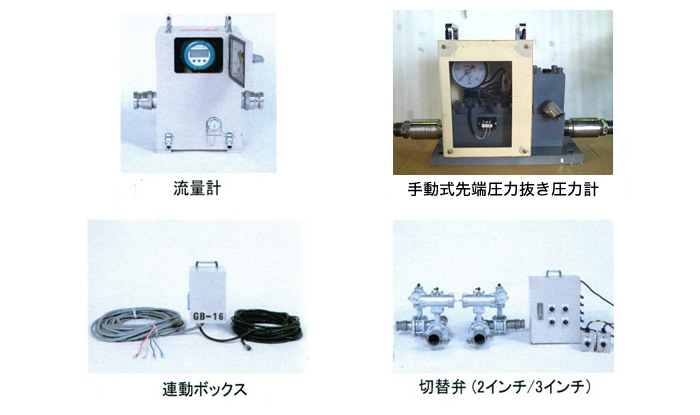

超高圧グラウトポンプ/ガリバーオプション
-
風量計HRY
N㎥（ノルマルリューベ）で風の量を測定する
先端圧抜き圧力計ＭＧＰ
圧力ホースにセットして常時先端圧力監視
作業緊急停止時にホース内の残圧を抜く
すぐれた安全効果あり-
セルプラポンプＳＬＰ・ＳＬＬ・ＳＬＸ
ガリバー本体にて連動使用が可能
出力 0.75kW 2.2kW 3.7kW
重量 50kg 110kg 130kg切 替 弁ＣＳＲＹ・ＣＧＪ
ミキシングプラントより、
水/セメントミルクの切替弁
延長切替スイッチ付
（２インチ ・ ３インチ）-
流 量 計ＧＲ・ＧＲＬ
２インチ ・ ３インチ
キャプタイヤＸＫ・ＸＫＬ
150sq 10m
200sq 10m、20m
